Измерение наружного диаметра фланцевого патрубка штангенциркулем
46 просмотров

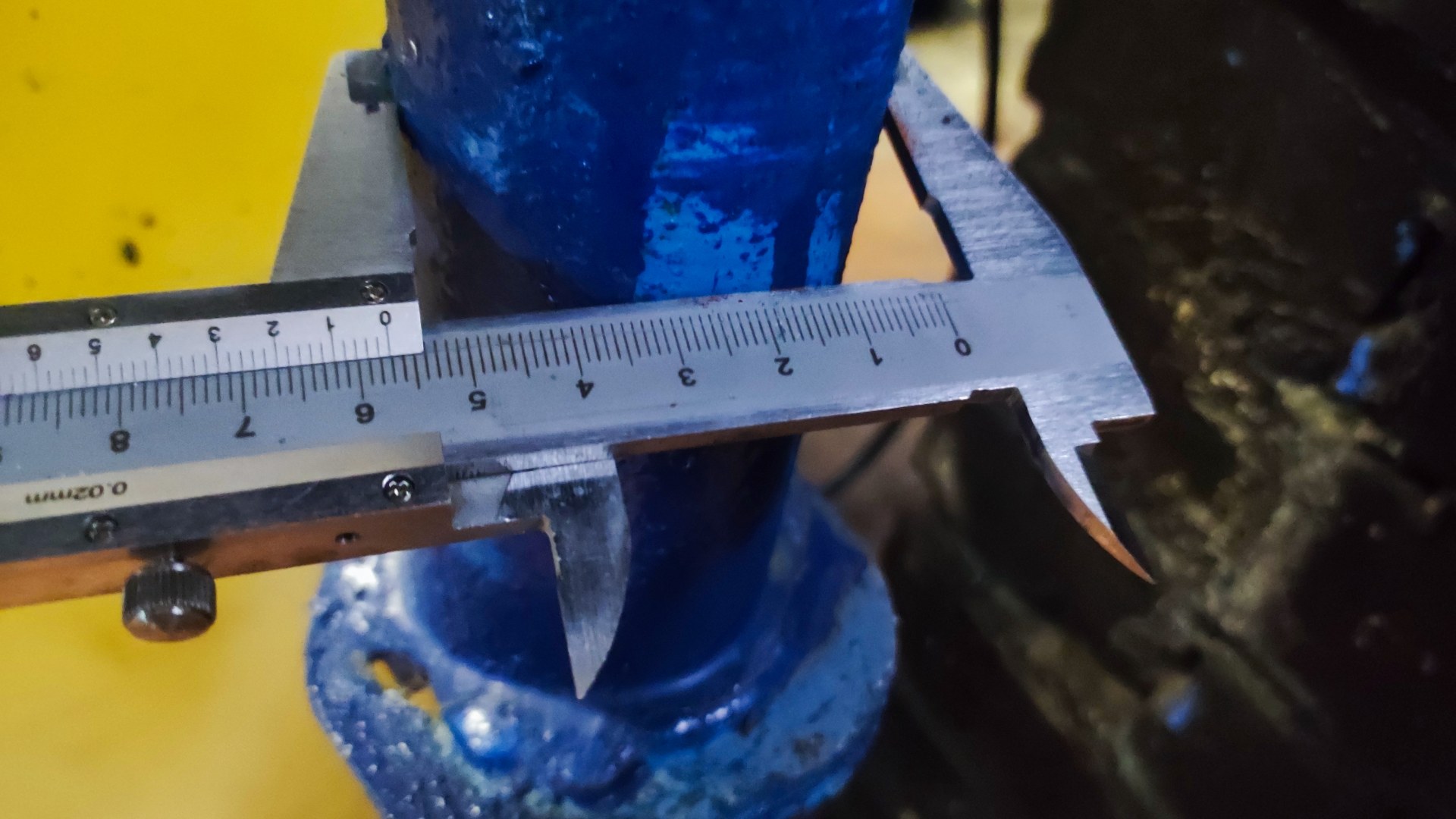

На фотографии показан процесс измерения наружного диаметра фланцевого патрубка, установленного на трубопроводной линии. Металлическая деталь окрашена в синий цвет, на поверхности видны следы эксплуатационного износа и неоднородности слоя краски. Штангенциркуль установлен вокруг цилиндрической части патрубка, фиксируя размеры. На заднем плане различимы элементы трубной магистрали и основание конструкции. Съёмка выполнена в техническом помещении, что подтверждается промышленными поверхностями и оборудованием на фоне. Изображение может быть использовано в отчётной документации по технадзору, обследованию инженерных сетей и в учебных материалах по обслуживанию трубопроводной арматуры.
