Поэтажный план этажа с графической схемой

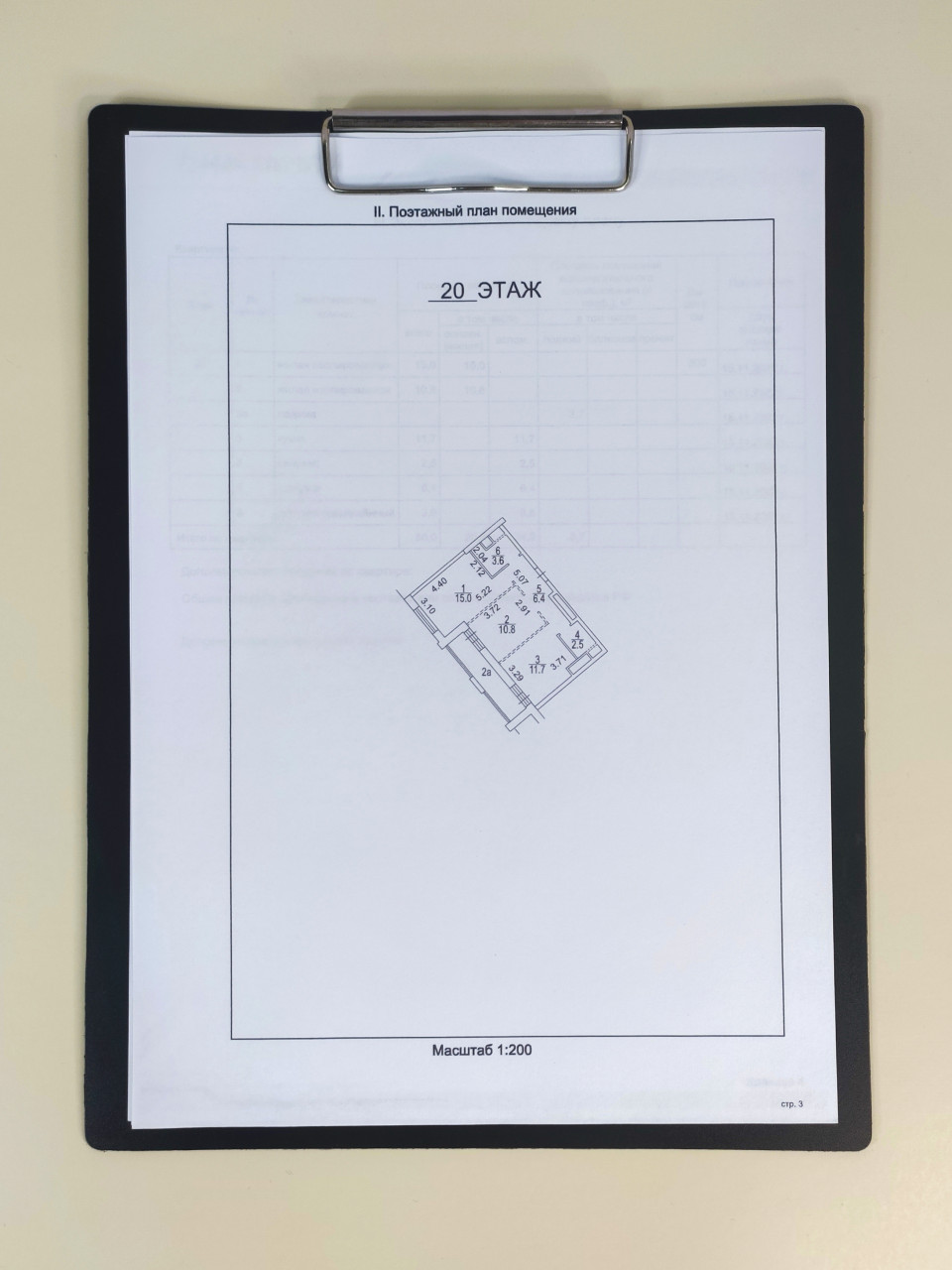

На изображении показан лист с графическим планом 20-го этажа здания, выполненный в масштабе 1:200. План размещён по центру страницы, закреплён на планшете и содержит схематичное обозначение помещений, перегородок и номеров квартир. Документ относится к техническому учёту и применяется при проектировании, проверке характеристик объекта и оформлении кадастровых сведений. Фотография может использоваться в статьях о градостроительной документации, планировочных решениях и юридическом сопровождении недвижимости.
