Контроль геометрии переходного участка трубопровода

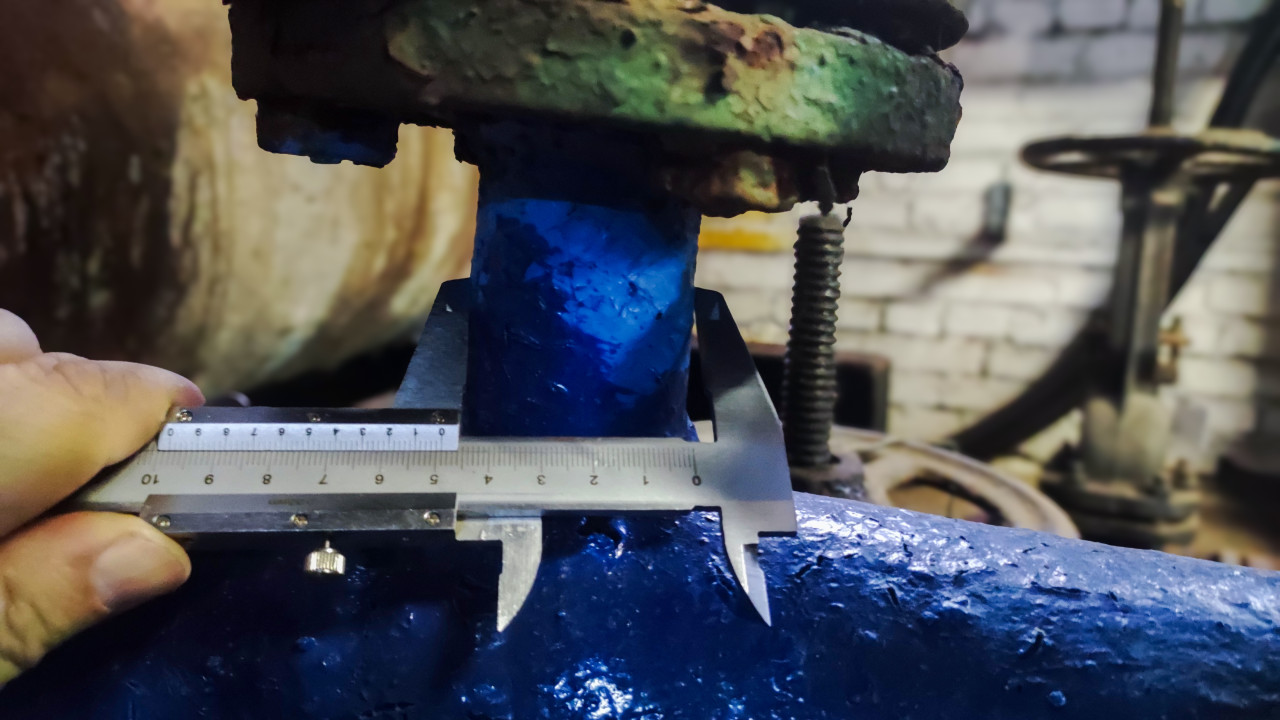

На изображении показан процесс контроля геометрических размеров переходного участка трубопровода, выполненный при помощи механического штангенциркуля. Синий слой покрытия указывает на нанесённую защитную окраску, а расположенный сверху фланец представляет собой точку разъёмного соединения для последующего демонтажа или обслуживания. На заднем плане видна часть оборудования и труб, характерных для теплопункта или котельной. Измерение необходимо для уточнения параметров перед заменой детали или подбором совместимой арматуры. Присутствующая рука оператора демонстрирует рабочий процесс в реальных условиях эксплуатации. Снимок может использоваться для иллюстрации технического надзора, обучения персонала, описания регламентных работ и обоснования необходимости контрольных измерений при эксплуатации инженерных систем.
