Схема инженерных коммуникаций промышленной территории

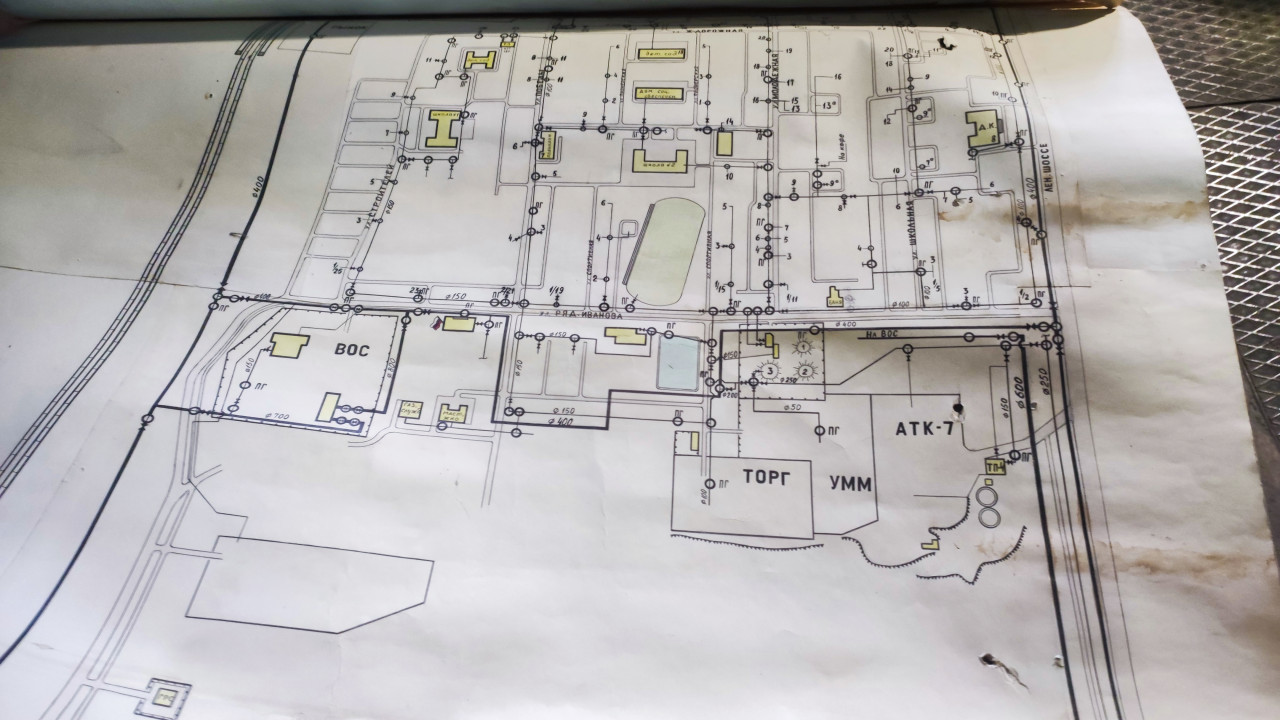

На фотографии изображена бумажная схема инженерных коммуникаций промышленной территории, развернутая на столе. На плане обозначены трассы трубопроводов, колодцы, узлы подключения, контуры зданий и подписи основных объектов. Видны условные обозначения диаметров труб, направления линий и привязки к существующей застройке. Схема относится к планировке сетей, расположенных на территории промышленного участка, что подтверждается наличием производственных зданий и зон коммуникаций. Снимок может использоваться в материалах о проектировании инженерных сетей, технической документации, обследовании инфраструктуры и анализе схем теплоснабжения или водоснабжения.

Тэги
инженерные сети проектирование схема коммуникаций план инженерных сетей инфраструктура техническая документация трубопроводные линии эксплуатация сетей тепловые сети водоснабжение узлы подключения подземные коммуникации инфраструктурный план обследование сетей технический контроль план сети промышленная территория теплотрасса газоснабжение графическое изображение документация объекта техплан карта инженерных систем промышленный объект тепловое хозяйство схема трубопроводов планировка
