Реле РЭС22 с видом на контактную панель и элементы крепления

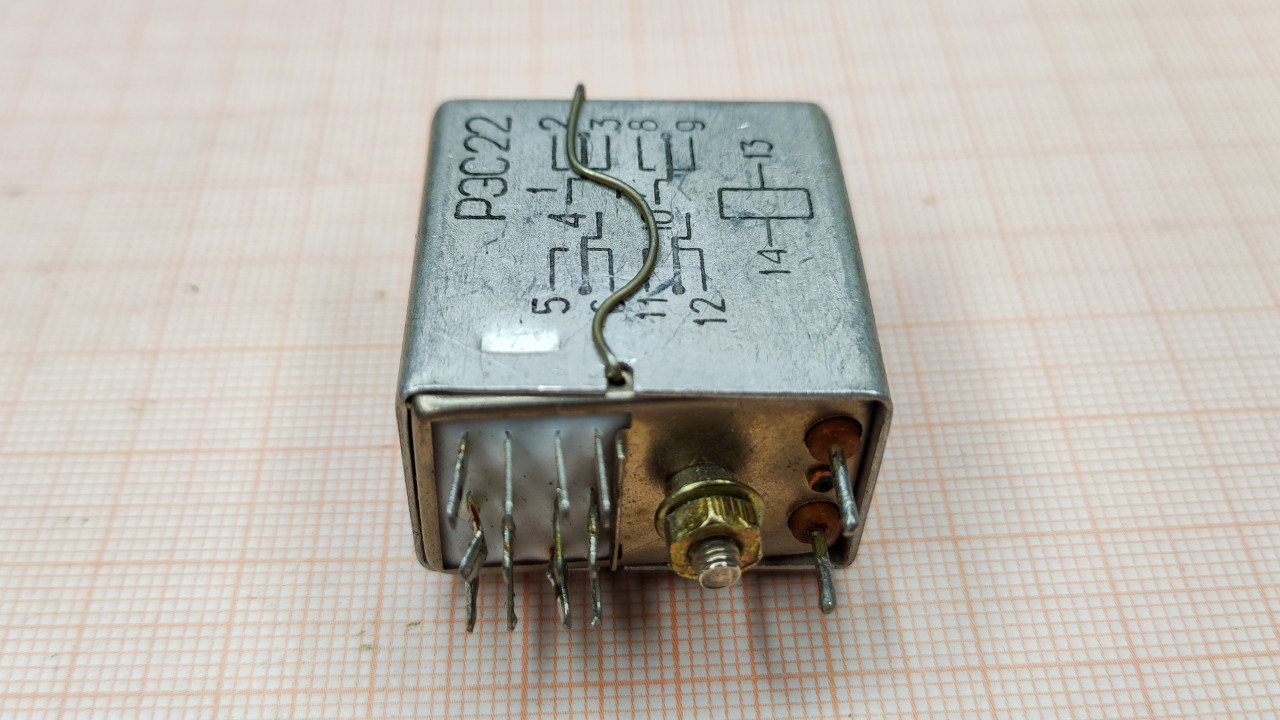

Фотография показывает реле РЭС22 под наклоном с акцентом на контактную часть и винтовой элемент крепления. Видны изогнутые выводы, схема подключения и заводская маркировка. Фото снято на фоне миллиметровки и может использоваться в статьях по диагностике, идентификации и применению электромагнитных реле.
