Нижняя часть корпуса тумблера Т3 с обозначением контактов и параметров

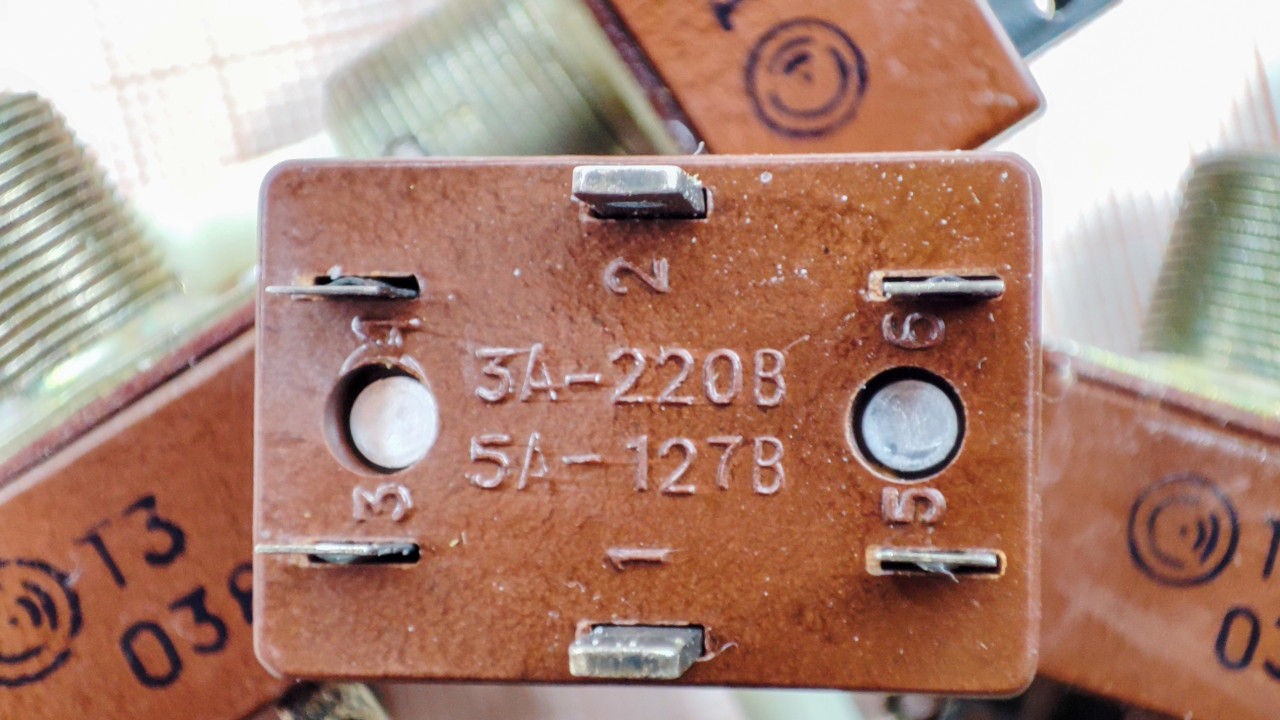

На изображении показана нижняя часть корпуса советского тумблера Т3 с маркировкой контактных выводов и указанием допустимых параметров нагрузки: 3А-220В и 5А-127В. Видны шесть металлических контактов с отверстиями для подключения проводов. Фото можно использовать для технических статей, инструкций по ремонту и каталогов электронных компонентов.
